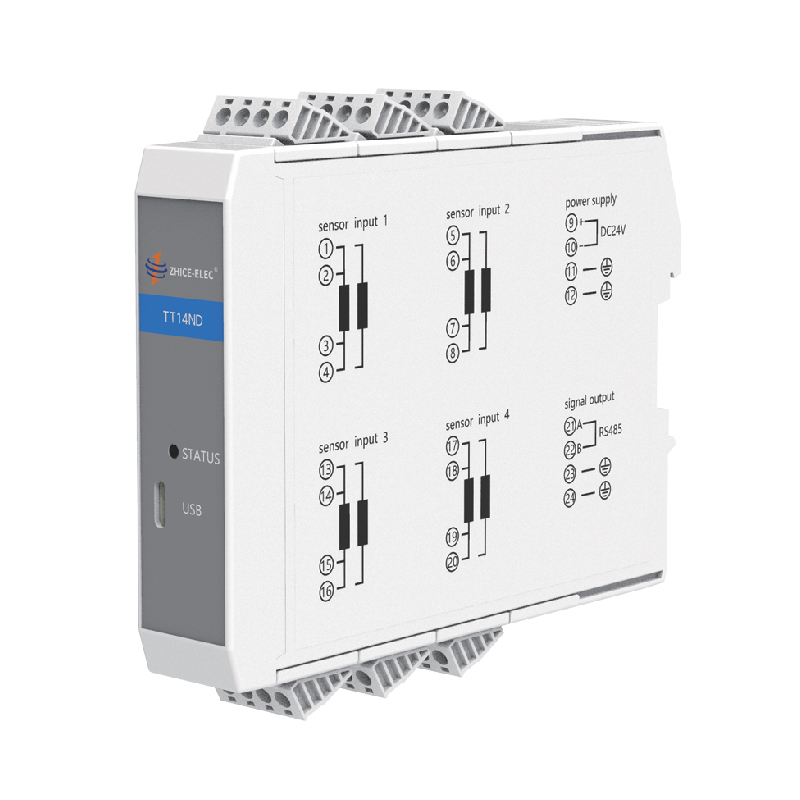

4-канальный резистивный термометр серии TT – для монтажа на DIN-рейку.
)
)
)
)
Температурные преобразователи серии TT предназначены для высокоточного измерения и контроля температуры в современном оборудовании. Совместимые с резистивными датчиками температуры, они оснащены интерфейсом связи RS485, поддерживающим стандартный протокол Modbus RTU. В преобразователе используется изолированная конструкция между модулями связи и измерения, что обеспечивает высокую помехоустойчивость. Оснащенный 24-битным высокоточным АЦП и низкодрейфовыми опорными компонентами, он обеспечивает превосходную долговременную стабильность. Параметры, такие как конфигурация, калибровка и характеристики датчика, программируются пользователем.
Температурные преобразователи серии TT предназначены для высокоточного измерения и контроля температуры в современном оборудовании. Совместимые с резистивными датчиками температуры, они оснащены интерфейсом связи RS485, поддерживающим стандартный протокол Modbus RTU. В преобразователе используется изолированная конструкция между модулями связи и измерения, что обеспечивает высокую помехоустойчивость. Оснащенный 24-битным высокоточным АЦП и низкодрейфовыми опорными компонентами, он обеспечивает превосходную долговременную стабильность. Параметры, такие как конфигурация, калибровка и характеристики датчика, программируются пользователем.
Функции:
4-канальный вход для резистивных датчиков температуры
Дополнительные выходные сигналы: ток, напряжение, RS485
Четырехпроводное соединение исключает влияние сопротивления проводов.
Выбираемая точность измерения
Частота дискретизации канала: 1 Гц
Источник питания постоянного тока 24 В
Интерфейс RS485 поддерживает протокол связи Modbus RTU.

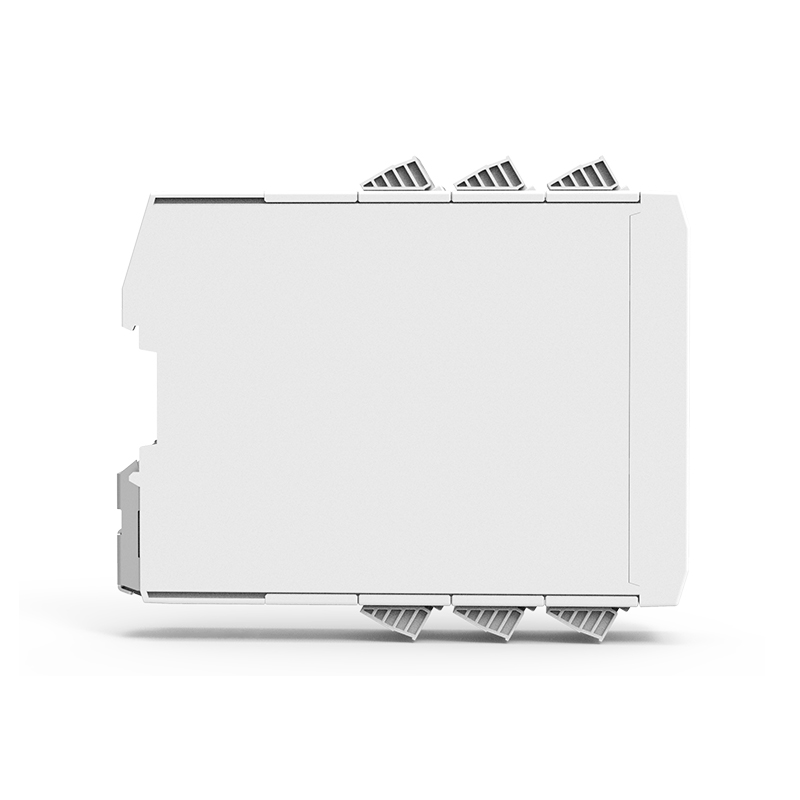

Крепление на стандартную DIN-рейку 35 мм
Технические характеристики NTC-передатчика:

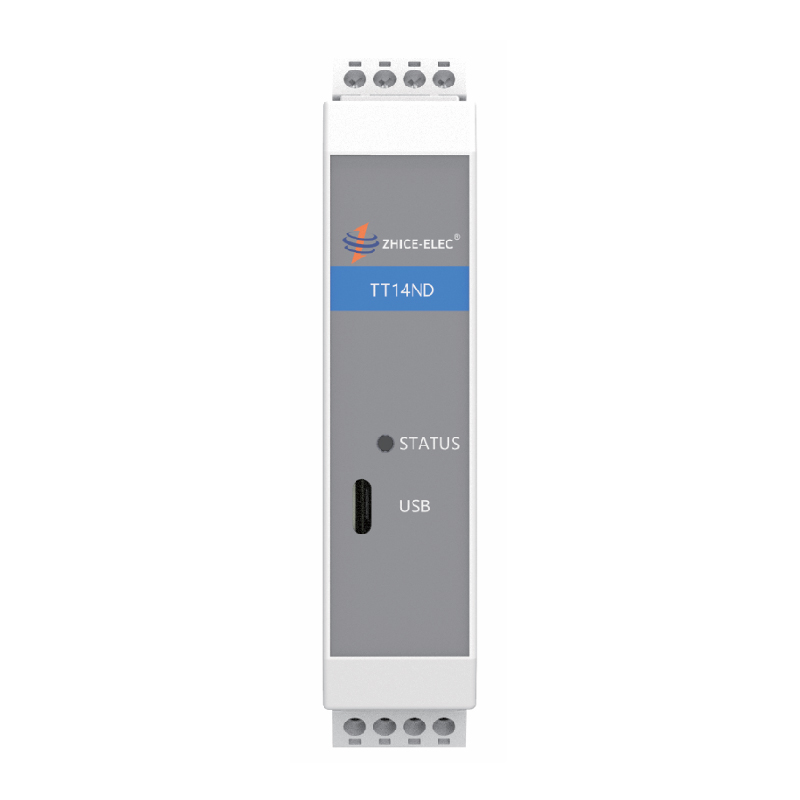

Модель | TT14ND | TT24ND | TT34ND |
Диапазон температур | 0–100 °C (настраиваемый) | ||
Тип датчика | NTC (10 кОм/5 кОм при 25°C и т. д.) | ||
Проводка | 2-проводной, 4-проводной | ||
Частота выборки | 1 Гц | ||
Выходной сигнал | RS485 (Modbus RTU) | ||
Ток возбуждения | 10 мкА | ||
Точность (передатчик + датчик) | ±0,1℃ | ±0,01℃ | ±0,001℃ |
Аппаратное разрешение | 0,01℃ | 0,001℃ | 0,0001℃ |
Технические характеристики передатчика PRT:

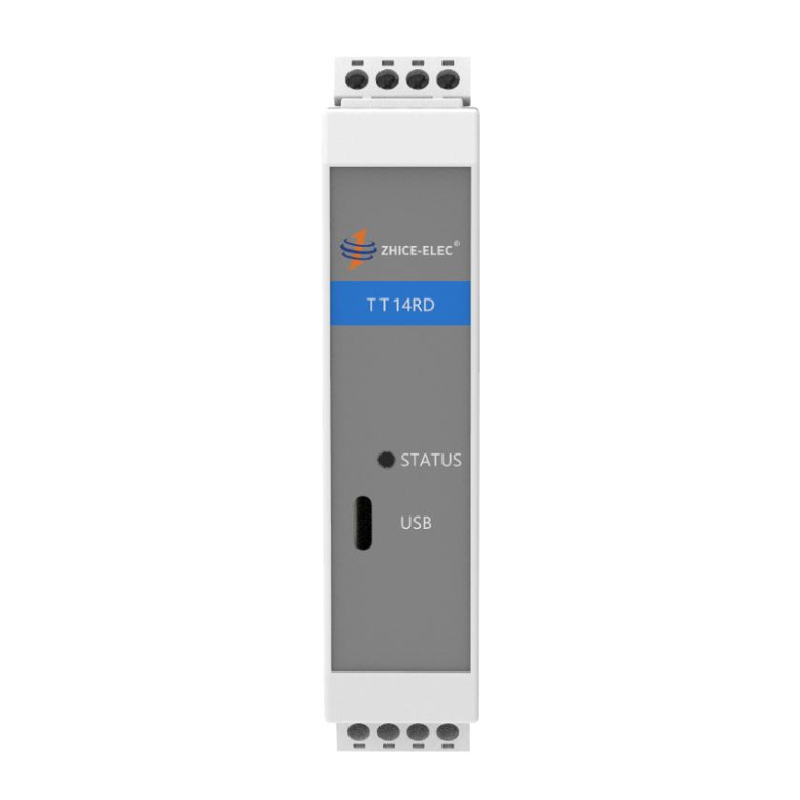

Модель | ТТ14РД | ТТ24РД | ТТ34РД |
Диапазон температур | 0–100 °C (настраиваемый) | ||
Тип датчика | PT100, PT1000 | ||
Проводка | 2-проводной, 3-проводной, 4-проводной | ||
Частота выборки | 1 Гц | ||
Выходной сигнал | RS485 (Modbus RTU) | ||
Ток возбуждения | 0,1 мА (PT1000), 1 мА (PT100) | ||
Точность (передатчик + датчик) | ±(0,15°C+0,002|t| ) | ±(0.10℃+0.0017|t| ) | ±(0.03℃+0.0005|t| ) |
Аппаратное разрешение | 0,01℃ | 0,001℃ | 0,001℃ |
Общие характеристики：
Каналы | 4 |
Индикатор работы/неисправности | Да |
Проводка | 2-проводной, 3-проводной, 4-проводной |
Интерфейс датчика | Вставной разъем (гнездо для печатной платы / 4 контакта / расстояние между контактами 5 мм) |
Коммуникация | RS485 |
Порт RS485 | Вставной разъем (гнездо для печатной платы / 4 контакта / расстояние между контактами 5 мм) |
Источник питания | 24 В постоянного тока |
Потребление электроэнергии | ≤0,5 Вт |
Размеры | 139,2 мм * 100 мм * 25 мм (Д * Ш * В) |
Таблица выбора датчиков:
Точность | Модель |
Класс А, ±(0,15°C + 0,002|t| ) | AR22 / ARK22 (бронированный) |
1/3 Класс B, ±(0,10°C + 0,0017|t| ) | AR23 / ARK23 (бронированный) |
1/10 Класс B, ±(0,03°C + 0,0005|t| ) | AR24 / ARK24 (бронированный) |
| Точность | Модель |
±0,1°C | АН11 (пакет PFA) / АНК11 (бронированный) |
±0,01°C | АН22 (пакет PFA) / АНК22 (бронированный) |
±0,001°C | АН24 (пакет PFA) / АНК24 (бронированный) |
