Температурные преобразователи серии TT предназначены для высокоточного измерения и контроля температуры в современном оборудовании. Совместимые с терморезисторными датчиками температуры, они оснащены интерфейсом связи RS485, поддерживающим стандартный протокол Modbus RTU. В преобразователе используется изолированная конструкция между модулями связи и измерения, что обеспечивает высокую помехоустойчивость. Оснащенный 24-битным высокоточным АЦП и низкодрейфовыми опорными компонентами, он обеспечивает превосходные характеристики. долгосрочный стабильность. Такие параметры, как конфигурация, калибровка и характеристики датчика, программируются пользователем.
Температурные преобразователи серии TT предназначены для высокоточного измерения и контроля температуры в современном оборудовании. Совместимые с терморезисторными датчиками температуры, они оснащены интерфейсом связи RS485, поддерживающим стандартный протокол Modbus RTU. В преобразователе используется изолированная конструкция между модулями связи и измерения, что обеспечивает высокую помехоустойчивость. Оснащенный 24-битным высокоточным АЦП и низкодрейфовыми опорными компонентами, он обеспечивает превосходную долговременную стабильность. Параметры, такие как конфигурация, калибровка и характеристики датчика, программируются пользователем.
Функции:
Одноканальный вход для терморезистора NTC
Дополнительные выходные сигналы: ток, напряжение, RS485
Четырехпроводное соединение исключает влияние сопротивления проводов.
Выбираемая точность измерения: 0,1°C, 0,01°C или 0,001°C.
Частота дискретизации канала: 1 Гц
Источник питания постоянного тока 24 В
Интерфейс RS485 поддерживает протокол связи Modbus RTU.

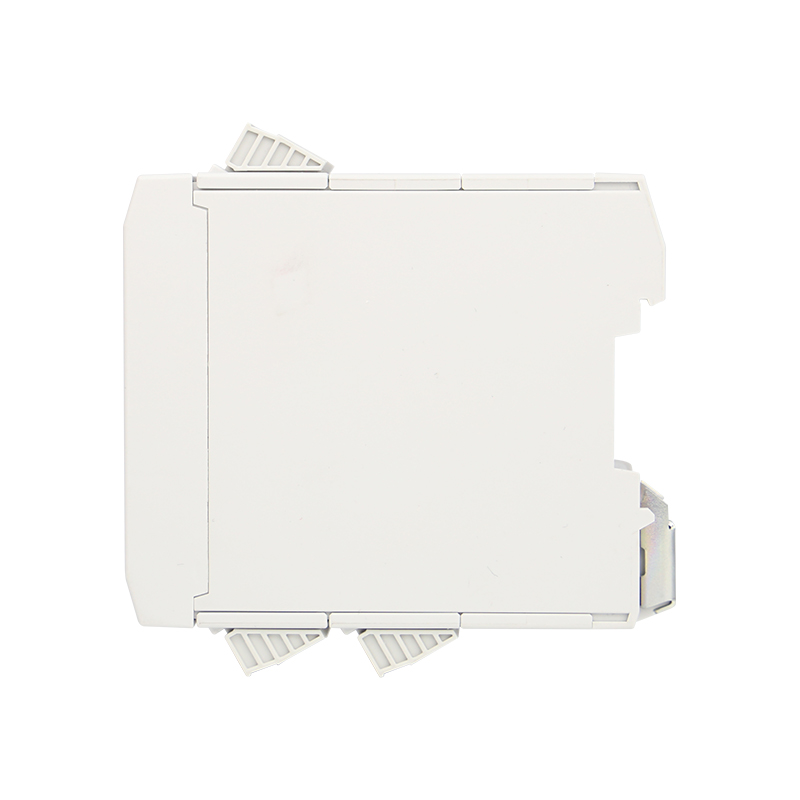

Крепление на стандартную DIN-рейку 35 мм
Технические характеристики:
Модель | TT11NA | TT21NA | TT31NA |
Диапазон температур | 0–100 °C (настраиваемый) | ||
Точность (передатчик + датчик) | ±0,1℃ | ±0,01℃ | ±0,001℃ |
Аппаратное разрешение | 0,01℃ | 0,001℃ | 0,0001℃ |
Выходной сигнал | 4~20 мА | ||

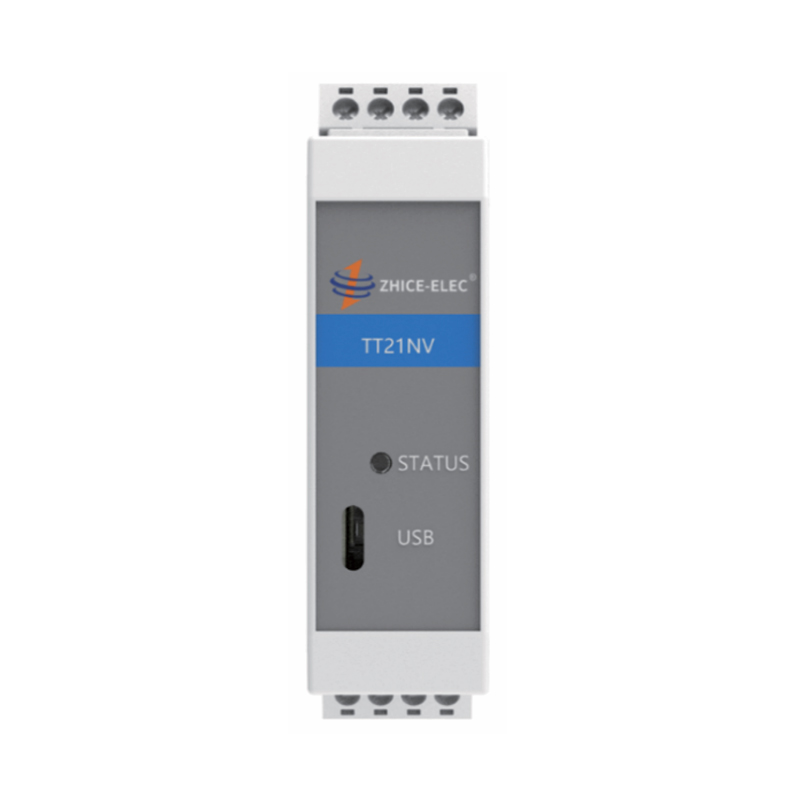

Модель | TT11NV | ТТ21НВ | ТТ31НВ |
Диапазон температур | 0–100 °C (настраиваемый) | ||
Точность (передатчик + датчик) | ±0,1℃ | ±0,01℃ | ±0,001℃ |
Аппаратное разрешение | 0,01℃ | 0,001℃ | 0,0001℃ |
Выходной сигнал | 0~10 В | ||
Модель | TT11ND | TT21ND | TT31ND |
Диапазон температур | 0–100 °C (настраиваемый) | ||
Точность (передатчик + датчик) | ±0,1℃ | ±0,01℃ | ±0,001℃ |
Аппаратное разрешение | 0,01℃ | 0,001℃ | 0,0001℃ |
Выходной сигнал | RS485 (Modbus RTU) | ||
Каналы | Одинокий |
Частота выборки | 1 Гц |
Ток возбуждения | 10 мкА |
Индикатор работы/неисправности | Да |
Тип датчика температуры | NTC (10 кОм/5 кОм при 25 °C) |
Проводка | 2-проводной, 4-проводной |
Интерфейс датчика | Вставной разъем (гнездо для печатной платы / 4 контакта / расстояние между контактами 5 мм) |
Коммуникация | RS485 |
Порт RS485 | Вставной разъем (гнездо для печатной платы / 4 контакта / расстояние между контактами 5 мм) |
Источник питания | 24 В постоянного тока |
Потребление электроэнергии | ≤0,5 Вт |
Размеры | 94,1 мм * 77,5 мм * 25 мм (Д * Ш * В) |
Таблица выбора датчиков:
Точность | Модель |
±0,1°C | АН11 (пакет PFA) / АНК11 (бронированный) |
±0,01°C | АН22 (пакет PFA) / АНК22 (бронированный) |
±0,001°C | АН24 (пакет PFA) / АНК24 (бронированный) |
