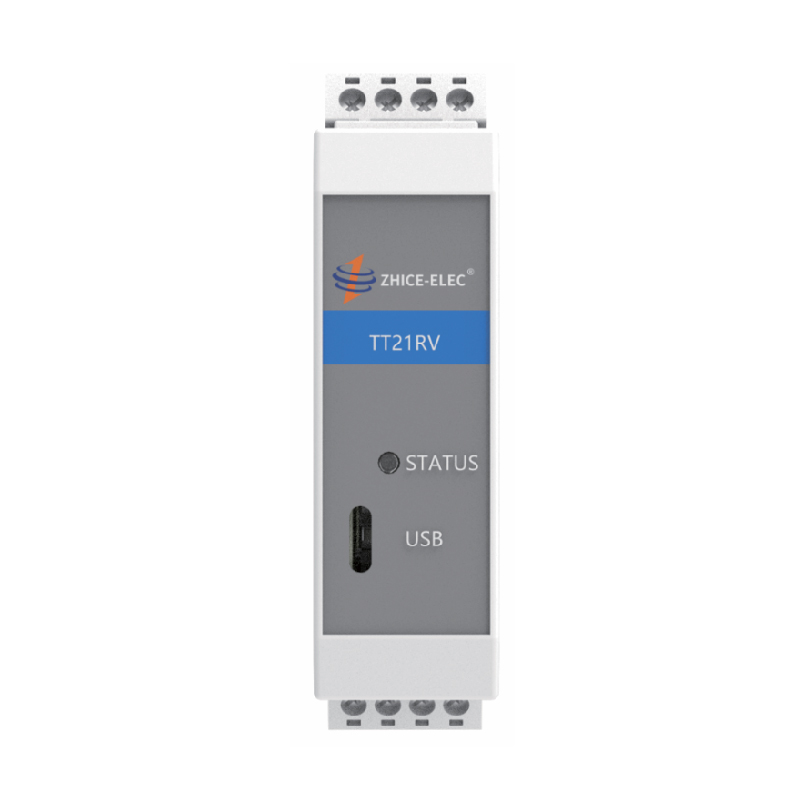

Температурный преобразователь PRT серии TT с креплением на рейку
)
)
)
Температурные преобразователи серии TT предназначены для высокоточного измерения и контроля температуры в современном оборудовании. Совместимые с термисторными датчиками температуры, они оснащены интерфейсом связи RS485, поддерживающим стандартный протокол Modbus RTU. Преобразователь имеет изолированную конструкцию между модулями связи и измерения, что обеспечивает высокую помехоустойчивость. Оснащенный 24-битным высокоточным АЦП и опорными компонентами с малым дрейфом, он обеспечивает превосходную долговременную стабильность. Такие параметры, как конфигурация, калибровка и характеристики датчика, программируется пользователем.
Температурные преобразователи серии TT предназначены для высокоточного измерения и контроля температуры в современном оборудовании. Совместимые с термисторными датчиками температуры, они оснащены интерфейсом связи RS485, поддерживающим стандартный протокол Modbus RTU. Преобразователь имеет изолированную конструкцию между модулями связи и измерения, что обеспечивает высокую помехоустойчивость. Оснащенный 24-битным высокоточным АЦП и опорными компонентами с малым дрейфом, он обеспечивает превосходную долговременную стабильность. Такие параметры, как конфигурация, калибровка и характеристики датчика, программируются пользователем.
Функции:
Вход одного платинового датчика сопротивления
Дополнительные выходные сигналы: ток, напряжение, RS485
4-проводное соединение устраняет эффект сопротивления выводов
Выбираемая точность измерения: класс A, класс 1/3 B, класс 1/10 B
Частота дискретизации канала: 1 Гц
Источник питания постоянного тока 24 В
Интерфейс RS485 поддерживает протокол связи Modbus RTU
Монтаж на стандартную DIN-рейку 35 мм
Технические характеристики:
Модель | ТТ11РА | ТТ21РА | ТТ31РА |
Диапазон температур | 0~100°C (настраивается) | ||
Точность (передатчик+датчик) | ±(0,15°C+0,002|t| ) | ±(0,10℃+0,0017|t| ) | ±(0,03℃+0,0005|t| ) |
Аппаратное разрешение | 0,01℃ | 0,001℃ | 0,001℃ |
Выходной сигнал | 4~20мА | ||
Модель | ТТ11РВ | ТТ21РВ | ТТ31РВ |
Диапазон температур | 0~100°C (настраивается) | ||
Точность (передатчик+датчик) | ±(0,15°C+0,002|t| ) | ±(0,10℃+0,0017|t| ) | ±(0,03℃+0,0005|t| ) |
Аппаратное разрешение | 0,01℃ | 0,001℃ | 0,001℃ |
Выходной сигнал | 0~10В | ||
Модель | ТТ11НД | ТТ21НД | ТТ31НД |
Диапазон температур | 0~100°C (настраивается) | ||
Точность (передатчик+датчик) | ±(0,15°C+0,002|t| ) | ±(0,10℃+0,0017|t| ) | ±(0,03℃+0,0005|t| ) |
Аппаратное разрешение | 0,01℃ | 0,001℃ | 0,001℃ |
Выходной сигнал | RS485 (Modbus RTU) | ||
Каналы | Одинокий |
Частота выборки | 1Гц |
Ток возбуждения | 0,1 мА (PT1000), 1 мА (PT100) |
Индикатор работы/неисправности | Да |
Тип датчика температуры | ПТ100, ПТ1000 |
Проводка | 2-проводной, 3-проводной, 4-проводной |
Интерфейс сенсора | Разъем штекерный (гнездо для печатной платы / 4 контакта / расстояние 5 мм) |
Коммуникация | RS485 |
Порт RS485 | Разъем штекерный (гнездо для печатной платы / 4 контакта / расстояние 5 мм) |
Источник питания | 24 В постоянного тока |
Потребляемая мощность | ≤0,5 Вт |
Размеры | 94,1 мм * 77,5 мм * 25 мм (Д * Ш * В) |
Таблица выбора датчика:
Точность | Модель |
Класс А, ±(0,15°C + 0,002|t| ) | AR22 / ARK22 (бронированный) |
1/3 Класс B, ±(0,10°C + 0,0017|t| ) | AR23 / ARK23 (бронированный) |
1/10 Класс B, ±(0,03°C + 0,0005|t| ) | AR24 / ARK24 (бронированный) |
